タイでも圧倒的な高効率生産を実現するブラザーの複合加工機
旋削加工とマシニング加工を1台の機械で行う工程集約とブラザーの強みである高生産性技術を融合させ量産部品加工における生産効率の大幅な向上を実現。
新たに加工対象ワークを拡大したM300X3も加えました。
※詳細はカタログをダウンロード、または当社にお問合せください
- 旋削加工とマシニング加工を1台に集約
- 機械間のハンドリング時間削減
- 作業者数の削減
- ワンチャッキングによる加工精度の向上
- ブラザーが独自設計した機械構成
- 各軸の剛性と、剛性バランスを保ち、コンパクトな躯体を実現
- A軸：ローラーギアカム機構を採用し高い保持力とバックラッシュレス
- C軸：高速・高出力ビルトインDDモーターで効率的加工と高速割り出しを実現
- 旋削工具の固定には独自のダブルプランジャ方式を採用
- 加工能力向上
〈C軸クランプトルク〉

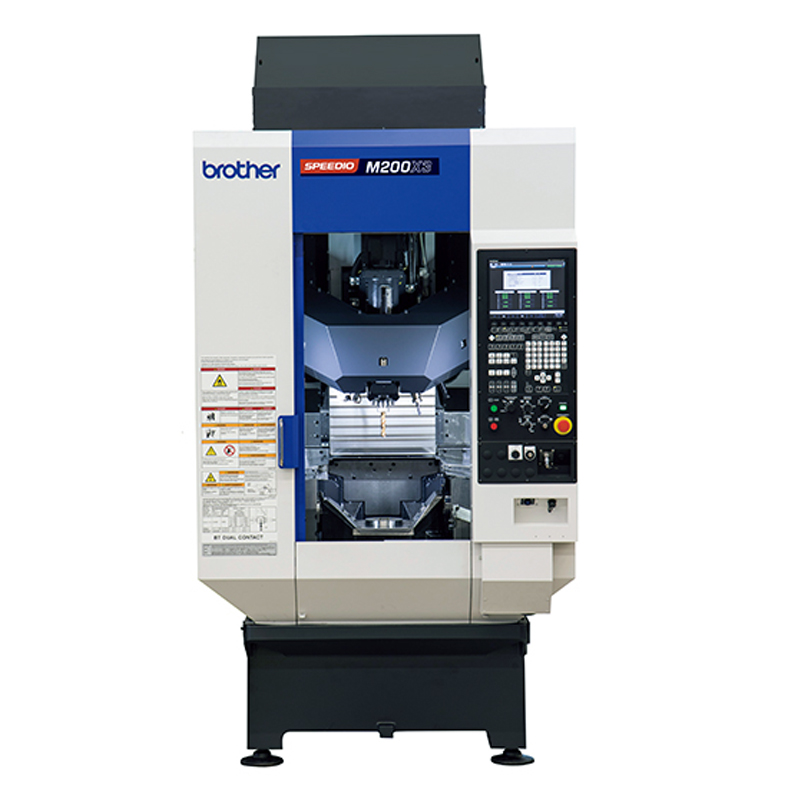

M200X3＝345N･m(従来機比1.9倍) M300X3＝450N･m(従来機比2.5倍)
〈最大旋削トルク/出力値〉
M200X3＝55Nm/8.7kW M300X3＝102Nm/9.9kW- 加工エリアの拡大 M300X3
- X移動量の拡大 200→300mm
- 治具領域 φ350mmxH350mm
M300X3 / M200X3 製品紹介動画
M300X3 アルミ鋳物 加工事例
M200X3 アルミ スクロール部品 加工事例
